結構性能特點：

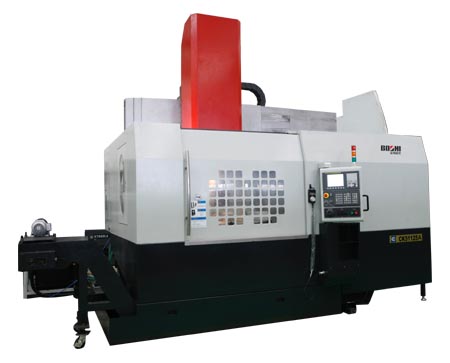

》高效 CNC立式車床，適宜加工大、中型盤、套類零件。
》高強度鑄鐵底座、立柱，有良好的穩定性和抗震性能。
》定梁加方滑枕結構，具有更高的剛性。
》立式結構并，裝夾工件方便，占地面積小。
》大功率交流主軸電機，配ZF兩檔變速箱，即可輸出大扭矩，又可高速運轉，滿足不同加工需要。
》配備優質12工位刀庫，剛性高、換刀迅速、可靠。
》六爪液壓卡盤，夾持穩定可靠。
》分離式冷卻水箱，便于清洗。
》集中式機床操作面板，使操作更加方便、快捷。
》X/Z軸采用高精度滾珠絲杠和絲杠專用軸承，精度保持性好。
》整體式全封閉防護，環保清潔。
技術規格：
|
項目 |
單位 |
參數 |
|
加工范圍 |
工作臺直徑 |
mm |
Φ1000 |
|
最大回轉直徑 |
mm |
Φ1500 |
|
最大車削直徑 |
mm |
Φ1250 |
|
最大車削長度 |
mm |
600 |
|
最大工件重量 |
kg |
3500 |
|
工作臺
|
工作臺轉速 |
r/min |
2-400 |
|
工作臺最大扭矩 |
N.M |
9500 |
|
主電機功率(連續/30分鐘) |
kW |
30/37 |
|
進給
|
X向移動距離 |
mm |
1300 |
|
滑枕(Z向)移動距離 |
mm |
600 |
|
快速移動速X/Z |
mm/min |
10/10 |
|
伺服電機扭矩X/Z |
Nm |
22/22 |
|
伺服電機功率X/Z |
kW |
4.0/4.0 |
|
滾珠絲杠直徑X/Z |
mm |
Φ63 /Φ50 |
|
刀架 |
刀位數 |
|
12 |
|
刀具尺寸（車削/鏜孔） |
mm |
32X32(25X25,Φ50) |
|
其它 |
電源 |
kVA |
75 |
|
體積（長×寬×高） |
mm |
4950X3020X4200 |
|
總重量 |
kg |
18500 |
|
