產品介紹：

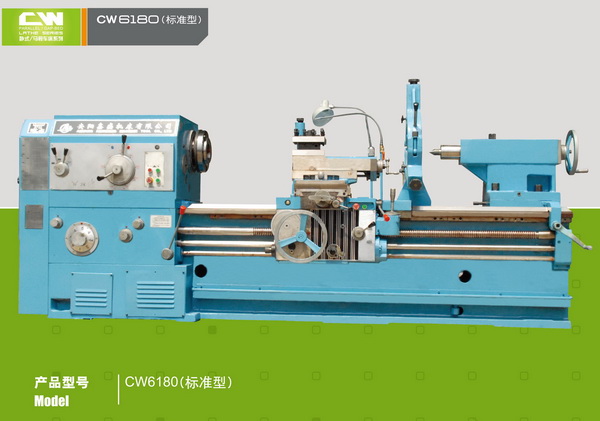

CW6180 CW61100系列車床適用于車削內外圓柱面、圓錐面及其他旋轉零件，可加工各種常用的公制、英制、模數和徑節螺紋，并能拉削油溝和鍵槽。本系列車床還有以下特點：
1. 床身采用整體鑄造結構式床身，內部筋板布局合理，有較高的剛性，導軌采用中頻淬火磨削工藝。機床剛性高，精度穩定，能進行強力切削。

2. 溜板設有快移結構，用單手柄形象化操作；主軸正反轉變向及剎車用戶可選擇液壓控制或手動機械控制。
3. 床鞍導軌粘貼‘TSF’軟帶耐磨材料。
4. 可用上刀架單獨機動車削圓柱面，還可以用上刀架與縱向進給配合車削長圓錐面。

項目	單位	CW6180	CW61100
床身上最大回轉直徑	mm	800	1000
刀架上最大回轉直徑	mm	480	680
最大工件長度	mm	1000/1500/2000/3000/4000/5000/6000/8000	1000/1500/2000/3000/4000/5000/6000/8000
最大車削長度	mm	850/1350/1850/2850/3850/4850/5850/7850	850/1350/1850/2850/3850/4850/5850/7850
床身導軌寬度	mm	600	600
主軸
主軸端部代號	mm	C11 (C15 為特殊配置 )	C11 (C15 為特殊配置 )
主軸通孔直徑	mm/td>	100 (140 為特殊配置 )	100 (140 為特殊配置 )
主軸孔前端錐度		1:20	1:20
頂尖套筒錐孔的錐度		morse6	morse6
主軸正轉時的轉數種數		18 種	18 種
主軸反轉時的轉數種數		6 種	6 種
主軸正轉轉數范圍	r/min	7.5 ～ 750	7.5 ～ 750
主軸反轉轉數范圍	r/min	10 ～ 775	10 ～ 775
進給
縱橫向進給量種數范圍		64;0.1~24.32	64;0.1~24.32
橫縱向進給量比		½	½
絲杠螺距	mm	12	12
公制螺紋種數范圍		50 種 ;1 ～ 240 （ mm ）	50 種 ;1 ～ 240 （ mm ）
英制螺紋種數范圍		26 種 ;14 ～ 1 （牙 / 吋）	26 種 ;14 ～ 1 （牙 / 吋）
模數螺紋種數范圍		53 種 ;0.5 ～ 120 （ mm	53 種 ;0.5 ～ 120 （ mm
徑節螺紋種數范圍		24 種 ;28 ～ 1 （牙 / 吋）	24 種 ;28 ～ 1 （牙 / 吋）
溜板快移速度	mm/min	4000	4000
刀架
主軸中心至刀具安裝基面的垂直距離	mm	33	33
刀具截面	mm	□ 32	□ 32
刀架回轉角度		±90°	±90°
上刀架的最大行程	mm	200	200
下刀架的最大橫向行程	mm	500	500
尾座
頂尖套筒直徑	mm	100	100
頂尖套筒的行程	mm	250	250
頂尖套筒錐孔的錐度	mm	morse6	morse6
驗收標準
GB/T4020-1997 臥式車床精度檢驗
JB/T2322-1993 臥式車床技術條件
JB/T2322-1993 其它 Other
主電機功率	kw	11	11
機床質量	kg	4130 4550 4850 5450 6200 7000 7460 8650	4380 4800 5100 5700 6450 7250 7710 8900
機床的外形尺寸
機床的長度	mm	3180 3670 3985 5165 6220 7400 8260 10220	3180 3670 3985 5165 6220 7400 8260 10220
機床的高度	mm	1730	1730
機床的寬度	mm	1450	1450
