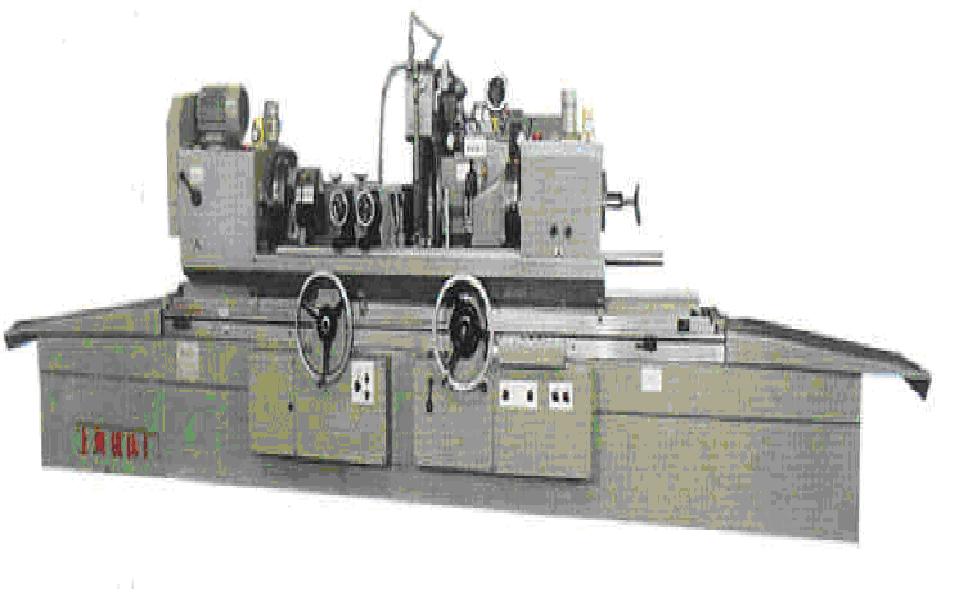

主要用途： H198A數控斜砂輪曲軸主軸頸磨床適用于大批量的生產工廠，專用加工曲軸的第一主軸頸及皮帶輪軸頸、齒輪擋軸頸，一次成形磨削。機床除具有數控自動快速進退、無空程、粗、半精、精切入微量進給外，還配有自動工件軸向?qū)Φ堆b置，工件自動測量裝置，自動工件跟蹤中心架及工件的準停裝置。并根據用戶提供的工件附有各種配件裝置。結構特征：a、具有絕對工件坐標值顯示外，外接PC9”單色中文顯示。b、控制系統采用日本QCUMA OSP500a單軸數控系統，砂輪架自動軸肩進給、粗進給、精進給、微進給及各進給間的延時停留。c、砂輪架快速進退，砂輪的自動成形靠模修整及砂輪架的自動補償。砂輪主軸系統采用動靜壓軸承。d、液壓控制頭架主軸移動，實現工件軸肩的自動對刀。e、中心架的自動跟蹤。f、工件的自動測量。（采用MARPOSS單向?qū)Φ秲x及徑向主動測量儀）g、頭架由交流電機變頻無級調整，帶動工件旋轉并控制工件自動準停。h、機床具備自動監控及可靠的聯鎖裝置。
主要技術規格及參數：
主要規格
最大工件回轉直徑×最大工件長度
φ320×1500mm
加工范圍
中心高
255mm
工件最大回轉直徑
φ320mm
最大可磨直徑（新砂輪）
φ150mm
最大可磨直徑（舊砂輪）
φ30mm
中心架上可磨直徑
根據協議書
頭尾架頂尖間距
1500mm
工件最大安裝長度
頭尾架
頭架回轉可能性
無
主軸軸向移動
能
主軸軸向移動量
3mm
頭架主軸花盤準停
有
頭架轉速
粗磨
120r/min
精磨
80 r/min
尾架頂尖移動量
45mm
尾架頂尖液壓進退
尾架頂尖軸向限位連鎖裝置
砂輪架
沿絲桿最大行程量
300mm
移動速度
2500～0.1mm/min
手搖脈沖發生器每脈沖當量
0.001mm
主軸直徑
100mm
主軸轉速
1430r/min
砂輪線速度
45m/sec
砂輪直徑
最大750mm，最小580mm
機床電動機總功率 23.73KW
機床外形尺寸和凈重
長×寬×高
?
凈重（Kg）
9800
機床裝箱尺寸毛重
＃1
3800×2900×2250
＃2
3300×1900×2200
毛重（Kg）
10100
1700
